Questão: 6121 / QT-18099
Ano: 2024
Banca: CESPE / CEBRASPE
Órgão: CAGEPA - PB
Cargo: Técnico em Eletrotécnica
Disciplina: Eletrônica

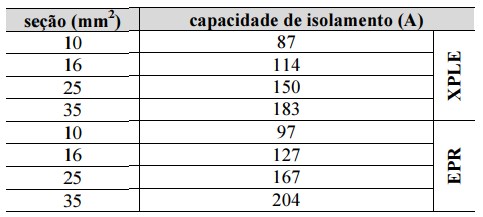

        Um condutor primário de um circuito trifásico de tensão nominal de 13,8 kV alimenta uma carga de 2,76 MVA. Para essa instalação, o fator de agrupamento é igual a 0,97 e não há fator de correção para a temperatura no ambiente. A seguir, são dadas as capacidades de isolamento do XPLE (polietileno reticulado) e do EPR (borracha de etileno propileno), com relação às áreas de seção transversal do isolante.

Imagem associada para resolução da questão

Com base nessas informações e assumindo que  1/v3 = 0,6, assinale a opção correta.

-

A instalação do circuito em condições diferentes daquelas em apreço não altera a capacidade de isolamento dos condutores.

-

A corrente nominal que passa pela carga é igual a 120 A.

-

A corrente corrigida da carga é inferior a 123 A.

-

Se for utilizado EPR, o cabo com menor seção necessário para suportar o circuito indicado será o de 25 mm2 .

-

Se for utilizado XLPE, o cabo com menor seção necessário para suportar o circuito indicado será o de 16 mm2 .
Questão: 6122 / QT-18100
Ano: 2024
Banca: CESPE / CEBRASPE
Órgão: CAGEPA - PB
Cargo: Técnico em Eletrotécnica
Disciplina: Eletricidade

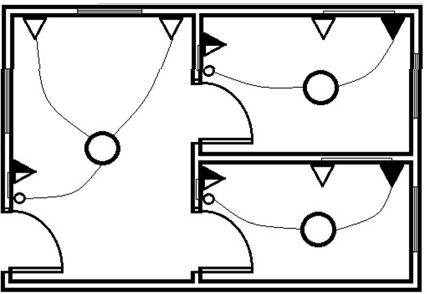

Imagem associada para resolução da questão


Na planta precedente, há

-

três interruptores de duas seções.

-

quatro interruptores.

-

quatro lâmpadas aéreas.

-

duas lâmpadas instaladas no piso.

-

três lâmpadas, instaladas a média altura.
Questão: 6123 / QT-18101
Ano: 2024
Banca: CESPE / CEBRASPE
Órgão: CAGEPA - PB
Cargo: Técnico em Eletrotécnica
Disciplina: Eletrônica

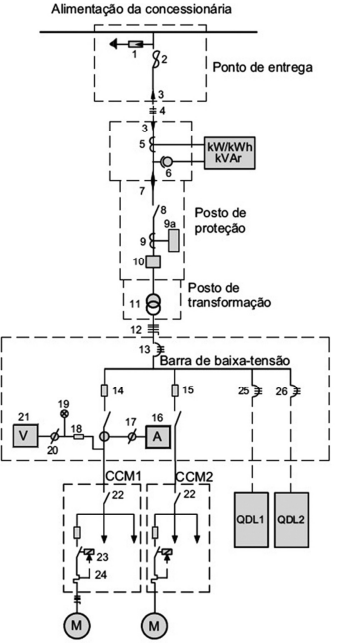

Imagem associada para resolução da questão

No diagrama unifilar precedente, que corresponde à instalação de uma subestação de 13,8 kV, o número

-

11 identifica um transformador de potência.

-

21 identifica um contator tripolar.

-

1 identifica um disjuntor.

-

4 identifica um eletroduto de alumínio.

-

9 identifica uma chave fusível indicadora de distribuição.
Questão: 6124 / QT-18102
Ano: 2024
Banca: CESPE / CEBRASPE
Órgão: CAGEPA - PB
Cargo: Técnico em Eletrotécnica
Disciplina: Eletrônica

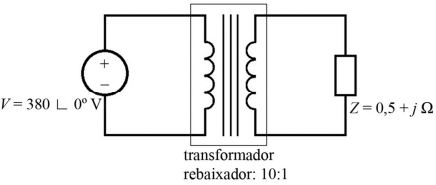

Imagem associada para resolução da questão

Considerando que, no circuito elétrico precedente, o transformador é ideal, assinale a opção correta.

-

Nos transformadores reais, a capacitância dos enrolamentos tem efeito desprezível no funcionamento do transformador.

-

A frequência da tensão na carga é diferente da frequência da tensão fornecida pela fonte.

-

A corrente na carga Z é igual a Imagem associada para resolução da questão

-

A impedância equivalente à carga no circuito primário é igual a 50 + 100j O

-

A tensão na carga Z é igual a 3,8?0°V.
Questão: 6125 / QT-18103
Ano: 2024
Banca: CESPE / CEBRASPE
Órgão: CAGEPA - PB
Cargo: Técnico em Eletrotécnica
Disciplina: Eletricidade
         Um motor de indução de 200 V/1.800 W tem seis polos, opera em 100 Hz, ligado em Y, com escorregamento de plena carga de 10%.

Com base nessas informações e considerando p = 3, assinale a opção correta.

-

O conjugado de carga no eixo do referido motor é igual a 18 N . m.

-

Para o funcionamento do motor em questão, a corrente de campo contínua necessária é igual a 20 A.

-

A velocidade síncrona do referido motor é igual a 1.800 rpm.

-

A frequência do rotor do motor em questão é igual a 10 Hz.

-

A velocidade do rotor do motor em apreço é igual a 1.720 rpm.
