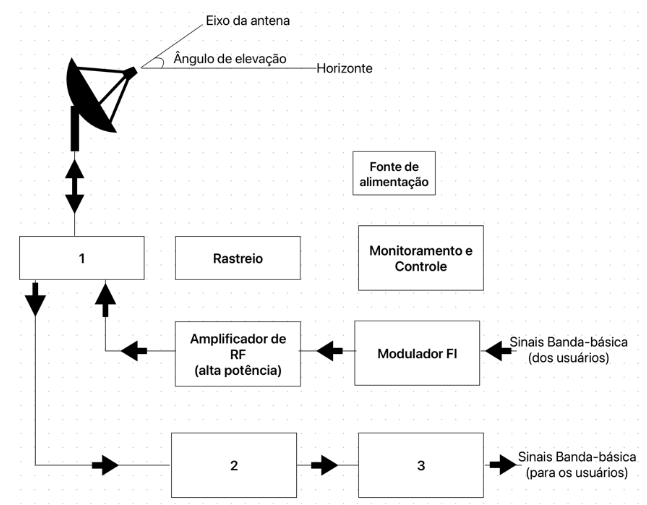

A figura apresenta um Diagrama em Blocos representando uma Estação Terrena típica para transmissão e recepção.
Assinale a opção que apresenta a nomenclatura correta para os blocos numerados no diagrama dado. Considere a sequência dos números apresentados no diagrama.
A -
1 – Divisor de potência; 2 – Amplificador de potência; 3 – Modulador de FI.
B -
1 – Divisor de potência; 2 – Amplificador de potência; 3 – Demodulador de FI.
C -
1 – Diplexador; 2 – Amplificador de baixo ruído; 3 – Demodulador de FI.
D -
1 – Diplexador; 2 – Amplificador de baixo ruído; 3 – Modulador de FI.
E -
1 – Amplificador de baixo ruído; 2 – Amplificador de potência; 3 – Modulador de FI.
A posição do Satélite Geoestacionário de Defesa e Comunicações (SGDC) foi calculada por um subsistema hipotético de determinação de posição. O SGDC está localizado a uma altitude igual a 36000km e na longitude 74,82º Oeste. A posição orbital designada para o satélite é 75º Oeste. O raio médio da Terra é aproximadamente igual a 6400km.
A distância entre a posição orbital designada e a posição atual do SGDC é, aproximadamente, igual a
113km.
133km.
1152km.
7632km.
6480km.
Uma estação terrestre possui a capacidade de calcular a velocidade radial (Vr) de um satélite transparente a partir do efeito Doppler nos enlaces de subida e descida. O transponder do satélite opera no modo coerente, sendo a frequência do sinal na saída do transponder 10% maior do que a frequência do sinal na entrada do transponder. O sinal transmitido pela estação é uma portadora com frequência igual a fu e a velocidade radial do satélite é muito menor do que a velocidade da luz, c.
A frequência do sinal recebido pela estação terrestre é, aproximadamente, igual a
Deseja-se especificar um sistema capaz de determinar a posição de um satélite geoestacionário. O satélite geoestacionário a 36000km de altitude deverá ser mantido em uma região do espaço em torno da posição designada pela UIT. O desvio máximo entre a posição orbital designada e a posição real do satélite não poderá ser maior do que 75 km nas direções norte-sul e leste-oeste, conforme a figura abaixo.
Considere o raio da Terra aproximadamente igual a 6300km.
O desvio máximo da latitude da posição orbital do satélite que o sistema de posicionamento deverá ser capaz de discriminar é, aproximadamente, igual a
0,0018º.
0,0021º .
0,1º.
0,12º .
0,68º .
