Questão: 11666 / QT-42935
Ano: 2024
Banca: FUNDATEC
Órgão: AL-RS
Cargo: Analista Legislativo - Engenheiro Elétrico
Disciplina: Engenharia Elétrica
Entre os estudos pertinentes à solução de problemas de Engenharia Elétrica, uma análise importante é o efeito das partidas de motores, realizadas através dos seus circuitos de força e comando. Analise as assertivas abaixo em relação a motores trifásicos de indução:


I. Na partida com chave estrela-triângulo, a corrente de partida corresponde a 1/3 da corrente de partida do acionamento de forma direta.


II. Na partida com chave compensadora ajustada com o tape em 80%, o conjugado de partida corresponde a 80% do conjugado de partida do acionamento de forma direta.


III. Na partida com chave estrela-triângulo, o conjugado de partida é igual ao conjugado de partida do acionamento de forma direta.


IV. Na partida com chave compensadora ajustada com o tape em 80%, a corrente de partida corresponde a 64% da corrente de partida do acionamento de forma direta.


Quais estão corretas?

-

Apenas II.

-

Apenas I e IV.

-

Apenas I, II e III.

-

Apenas II, III e IV.

-

I, II, III e IV.
Questão: 11667 / QT-42936
Ano: 2024
Banca: FUNDATEC
Órgão: AL-RS
Cargo: Analista Legislativo - Engenheiro Elétrico
Disciplina: Engenharia Elétrica

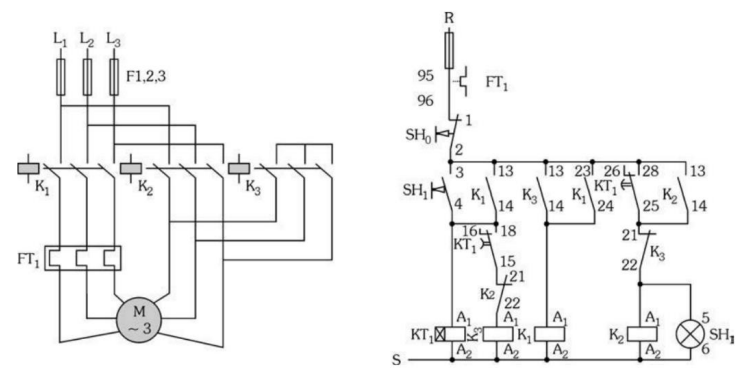

Ao estudar as condições requeridas para o funcionamento da maquinaria em uma instalação elétrica, é importante conhecer os circuitos de força e o comando de motores. A imagem abaixo apresenta o circuito de força (esquerda) e o comando (direita) de um motor trifásico com partida estrela-triângulo. Analise as assertivas abaixo, assinalando V, se verdadeiras, ou F, se falsas.

Imagem associada para resolução da questão



( ) Ao pressionar o botão pulsador SH1, é acionado o relé de tempo KT1 que alimenta a bobina do contator K3, energizando a bobina de K1. Assim, o motor inicia a sua partida em estrela.


( ) Decorrido o tempo selecionado em KT1, o relé de tempo fecha, energizando o contator K2 e interrompendo a alimentação do contator K3. O contator K2 é mantido energizado, e o motor opera com a conexão em triângulo.


( ) Ao pressionar o botão de impulso SH0, os circuitos das bobinas dos contatores K1 e K2 são desligados, interrompendo o funcionamento do circuito.


( ) A ligação em estrela-triângulo é possível se há possibilidade de ligação em dupla tensão, e os motores devem ter, no mínimo, seis bornes de ligação.



A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

-

F – V – V – F.

-

F – F – V – V.

-

F – V – F – V.

-

V – F – F – F.

-

V – V – V – V.
Questão: 11668 / QT-42937
Ano: 2024
Banca: FUNDATEC
Órgão: AL-RS
Cargo: Analista Legislativo - Engenheiro Elétrico
Disciplina: Segurança e Saúde no Trabalho
Nas atividades de acompanhamento de instalação e manutenção de equipamentos elétricos, é necessário que o profissional conheça o processo de desenergização segundo a NR-10 – Segurança em Instalações e Serviços em Eletricidade. Abaixo, são apresentados os procedimentos correspondentes à desenergização, enumere-os de acordo com a ordem correta de realização.


( ) Proteção dos elementos energizados existentes na zona controlada.

( ) Constatação da ausência de tensão.

( ) Instalação da sinalização de impedimento de reenergização.

( ) Seccionamento.

( ) Instalação de aterramento temporário com equipotencialização dos condutores dos circuitos.

( ) Impedimento de reenergização.


A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

-

4 – 1 – 3 – 2 – 6 – 5.

-

5 – 2 – 6 – 1 – 4 – 3.

-

3 – 5 – 2 – 6 – 1 – 4.

-

6 – 3 – 5 – 1 – 4 – 2.

-

2 – 6 – 1 – 5 – 3 – 4.
Questão: 11669 / QT-42938
Ano: 2024
Banca: FUNDATEC
Órgão: AL-RS
Cargo: Analista Legislativo - Engenheiro Elétrico
Disciplina: Engenharia Elétrica
A compreensão das características elétricas de transformadores é fundamental para as atividades que envolvem a solução de problemas em sistemas elétricos. Abaixo, são fornecidos os dados de um transformador trifásico localizado na subestação de uma edificação. Assinale a alternativa que apresenta, sequencialmente, as seguintes características do transformador: corrente nominal de primário, corrente nominal de secundário, tensão nominal de fase para neutro no secundário e impedância equivalente vista pelo lado primário em Ohms.

Potência: 500 kVA.
Tensão de primário: 13,8 kV.
Tensão de secundário: 380 V.
Conexão: primário em delta e secundário em estrela aterrado.
Impedância de curto-circuito: 5%.

-

500 / 13,8 A; 500 / (380 · v3) A; 380 V; 13,82 / 500 Ohms.

-

500 / 13,8 A; 500 / 0,38 A; 380 V; 13,82 / 500 Ohms.

-

500 / (13,8 · v3) A; 500 / (0,38 · v3) A; 380 / v3 V; 13,82 / (500 · 1000) Ohms.

-

500 / (13,8 · v3) A; 500 / (0,38 · v3) A; 380 / v3 V; (13,82 · 0,05) / (500 · 1000) Ohms.

-

500 / (13,8 · v3) A; 500 / (380 · v3) A; 380 · v3 V; 13,82 / (500 · 1000) Ohms.
Questão: 11670 / QT-42939
Ano: 2024
Banca: FUNDATEC
Órgão: AL-RS
Cargo: Analista Legislativo - Engenheiro Elétrico
Disciplina: Engenharia Elétrica

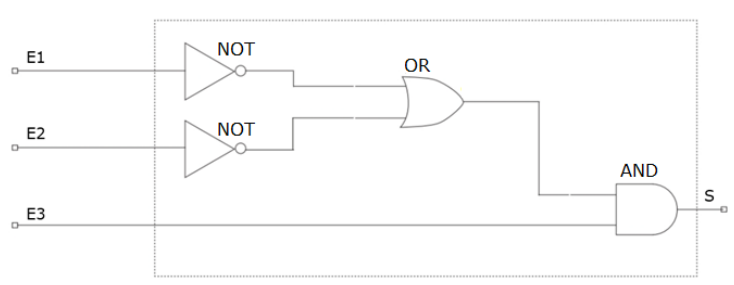

A imagem abaixo apresenta um circuito com portas lógicas, podendo ser analisado com um valor igual a 1 para nível lógico “verdadeiro” e zero para nível lógico “falso”. Sendo assim, analise as assertivas abaixo:

Imagem associada para resolução da questão


I. Para que a saída “S” seja igual a 1, um dos critérios é que ambas as entradas “E1” e “E2” sejam iguais a zero.

II. Para que a saída “S” seja igual a 1, um dos critérios é que a entrada “E3” seja igual a 1.

III. A saída “S”, em álgebra booleana, pode ser expressa por: Imagem associada para resolução da questão
IV. A saída “S”, em álgebra booleana, pode ser expressa por: Imagem associada para resolução da questão

Quais estão corretas?

-

Apenas I.

-

Apenas I e II.

-

Apenas I, II e III.

-

Apenas II, III e IV.

-

I, II, III e IV.
