Questão: 11671 / QT-42940
Ano: 2024
Banca: FUNDATEC
Órgão: AL-RS
Cargo: Analista Legislativo - Engenheiro Elétrico
Disciplina: Engenharia Elétrica

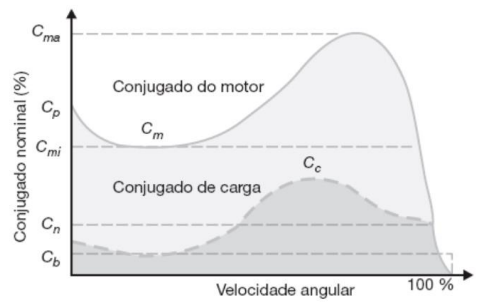

Entre as condições requeridas para o funcionamento das instalações de energia elétrica, um ponto importante a ser estudado nos motores de indução é a relação entre o conjugado do motor e da carga, característica apresentada na figura abaixo. Sobre isso, analise as assertivas abaixo, assinalando V, se verdadeiras, ou F, se falsas.

Imagem associada para resolução da questão



( ) O conjugado mecânico mede o esforço necessário que o motor deve ter para girar o seu eixo. É também conhecido como torque.

( ) O conjugado de aceleração é o conjugado desenvolvido na partida do motor, desde o estado de repouso até a velocidade de regime. Durante a fase de aceleração, a curva do conjugado do motor é superior à curva representativa do conjugado de carga. Essa diferença entre as curvas fornece o conjugado de aceleração.

( ) O conjugado nominal (Cn) é aquele que o motor desenvolve, à potência nominal, quando submetido à tensão e frequência nominais. Nessa condição, com o conjugado do motor e da carga sendo iguais, o motor trabalha na sua velocidade nominal.

( ) Sendo o motor de indução de 4 polos (60 Hz) e com escorregamento de 2%, a velocidade nominal é de 3564 rpm.


A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

-

V – V – V – F.

-

V – F – F – F.

-

V – V – V – V.

-

F – F – V – V.

-

F – V – F – V.
Questão: 11672 / QT-42941
Ano: 2024
Banca: FUNDATEC
Órgão: AL-RS
Cargo: Analista Legislativo - Engenheiro Elétrico
Disciplina: Engenharia Elétrica

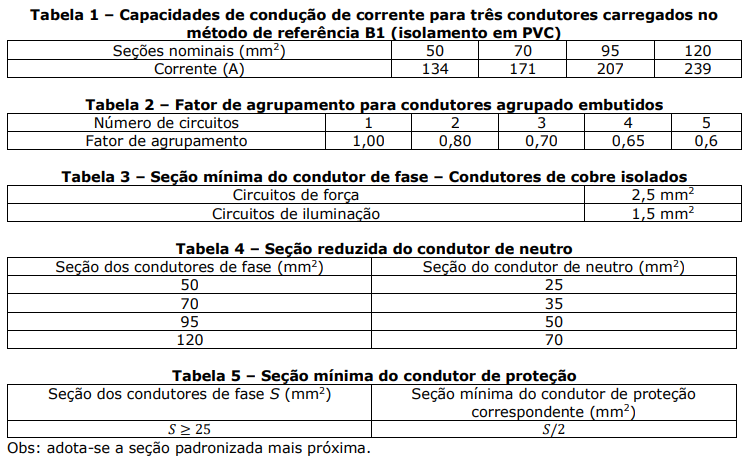

Ao avaliar projetos para instalações elétricas, o engenheiro deve conhecer os critérios de dimensionamento de condutores apresentados na Norma NBR 5410 – Instalações Elétricas em Baixa Tensão. Considere um eletroduto de seção circular embutido em alvenaria (método de referência B1 da norma) com dois circuitos. O circuito de maior potência é um circuito trifásico equilibrado, contendo condutores de fase, neutro e proteção e isolado em PVC. A corrente desse circuito de maior potência é 160 A, sem conteúdo harmônico, e o condutor neutro é protegido contra sobrecorrentes. Assinale a alternativa que apresenta as menores seções para os condutores de fase, neutro e proteção que atendem ao critério de capacidade de condução de corrente (considerando apenas o fator de agrupamento) e ao critério de seção mínima. Seguem informações nas Tabelas 1 a 5.



Imagem associada para resolução da questão

-

Fases: 50 mm2 , Neutro: 25 mm2 , Proteção: 25 mm2 .

-

Fases: 70 mm2 , Neutro: 35 mm2 , Proteção: 35 mm2 .

-

Fases: 95 mm2 , Neutro: 50 mm2 , Proteção: 50 mm2 .

-

Fases: 120 mm2 , Neutro: 70 mm2 , Proteção: 70 mm2 .

-

Fases: 2,5 mm2 , Neutro: 2,5 mm2 , Proteção: 2,5 mm2 .
Questão: 11673 / QT-42942
Ano: 2024
Banca: FUNDATEC
Órgão: AL-RS
Cargo: Analista Legislativo - Engenheiro Elétrico
Disciplina: Engenharia Elétrica

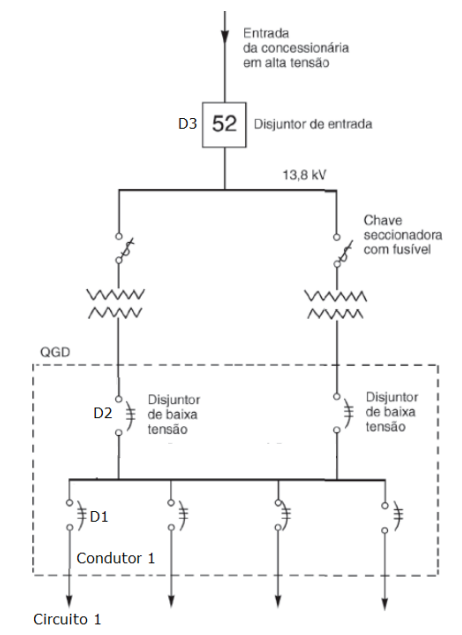

O conhecimento sobre unifilares e os requisitos de proteções é necessário para o profissional que realiza melhorias através de modificações em instalações elétricas existentes. Considerando o unifilar da imagem abaixo, analise as assertivas a seguir:

Imagem associada para resolução da questão


I. A corrente de atuação do disjuntor D1 deve ser inferior à capacidade de condução de corrente do Condutor 1 e superior à corrente nominal do Circuito 1.

II. Por critério de seletividade, ao ocorrer um curto-circuito no Condutor 1 (Circuito 1), devem atuar somente os disjuntores D2 e D3, sequencialmente.

III. O nível de curto-circuito (corrente máxima de curto-circuito) no QGD (Quadro Geral de Distribuição) influencia apenas a seleção dos condutores, não sendo utilizado para especificar o disjuntor.

IV. Sendo uma subestação com capacidade instalada maior que 300 kVA, o disjuntor D3 deve ser acionado através de relés secundários com funções de sobrecorrente de fase e neutro.


Quais estão corretas?

-

Apenas II.

-

Apenas I e II.

-

Apenas I e IV.

-

Apenas II, III e IV.

-

I, II, III e IV.
Questão: 11674 / QT-42943
Ano: 2024
Banca: FUNDATEC
Órgão: AL-RS
Cargo: Analista Legislativo - Engenheiro Elétrico
Disciplina: Engenharia Elétrica
Os dispositivos de proteção da corrente diferencial-residual (dispositivos DR) desempenham importante papel na proteção de pessoas contra choques elétricos em instalações elétricas. Referente a esse assunto, analise as assertivas abaixo, assinalando V, se verdadeiras, ou F, se falsas.


( ) O uso de dispositivos DR dispensa, em circuitos monofásicos de tomadas, o uso de condutor de proteção.


( ) O aterramento do tipo TT dispensa o uso de dispositivo DR.


( ) Devem ser objeto de proteção adicional por dispositivo DR os circuitos de tomadas de corrente situadas em áreas internas que possam vir a alimentar equipamentos no exterior.


( ) Os circuitos que sirvam a pontos de utilização situados em locais contendo banheira ou chuveiro devem ser objeto de proteção adicional por dispositivo DR, com corrente diferencial-residual com corrente nominal igual ou inferior a 300 mA.


A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

-

F – V – F – V.

-

F – F – V – V.

-

F – F – V – F.

-

V – F – V – F.

-

V – V – F – V.
Questão: 11675 / QT-42944
Ano: 2024
Banca: FUNDATEC
Órgão: AL-RS
Cargo: Analista Legislativo - Engenheiro Elétrico
Disciplina: Engenharia Elétrica
O projeto dos elementos que compõem uma subestação é baseado nas correntes de curto-circuito, entre elas, as correntes de curto-circuito relativas ao ponto de conexão da subestação com a rede de distribuição. Considerando as características no ponto de entrega apresentadas abaixo, assinale a alternativa que apresenta de forma correta o cálculo das correntes de curto-circuito trifásico e fase-terra neste ponto.


Tensão de linha (fase-fase): Vl em kV.
Tensão de fase (fase-neutro): Vf em kV.
Impedância de sequência positiva: Z1 em Ohms.
Impedância de sequência zero: Z0 em Ohms.

-

Curto-circuito trifásico: Vf / Z1 ; Curto-circuito fase-terra: Vf / (2 · Z1 + Z0  ).

-

Curto-circuito trifásico: Vl / Z1; Curto-circuito fase-terra: (3 · Vl ) / (2 · Z1 + Z0  ).

-

Curto-circuito trifásico: Vl / Z1; Curto-circuito fase-terra: Vl / (2 · Z1 + Z0  ).

-

Curto-circuito trifásico: Vf / Z1; Curto-circuito fase-terra: (3 · Vf) / (2 · Z1 + Z0  ).

-

Curto-circuito trifásico: Vl (2 · Z1 + Z0 ); Curto-circuito fase-terra: Vl / Z0.
