Questão: 1326 / QT-4291
Ano: 2024
Banca: FGV
Órgão: INPE
Cargo: Tecnologista Júnior I - Desenvolvimento de Sistemas Eletrônicos Digitais
Disciplina: Eletrônica
Em testes de comissionamento de sistemas de controle em operação é comum aplicar sinais do tipo degrau e rampa, uma vez que essas respostas temporais contêm características do desempenho do sistema em regime permanente.
Considere um sistema de controle com realimentação unitária, cuja função de transferência de malha aberta possui um polo na origem.
Quanto ao erro de regime permanente ao seguir sinais do tipo degrau e rampa, esse sistema apresentará

-

erro nulo ao degrau e erro nulo à rampa.

-

erro nulo ao degrau e erro limitado à rampa.

-

erro nulo ao degrau e erro infinito à rampa.

-

erro limitado ao degrau e erro nulo à rampa.

-

erro limitado ao degrau e erro limitado à rampa.
Questão: 1327 / QT-4292
Ano: 2024
Banca: FGV
Órgão: INPE
Cargo: Tecnologista Júnior I - Desenvolvimento de Sistemas Eletrônicos Digitais
Disciplina: Eletrônica
Em testes de comissionamento de sistemas de controle em operação é comum aplicar sinal do tipo degrau, uma vez que tal resposta contém características do desempenho transitório do sistema.
Considere que determinado sistema de controle é representado pela sua função de transferência de malha aberta N(s), dada por
Imagem associada para resolução da questão

Inicialmente, o valor do ganho do controlador K foi ajustado de forma a tornar o sistema em malha fechada criticamente amortecido.
Caso o ganho K seja ligeiramente aumentado, é esperado que o sistema tenha

-

menor tempo de acomodação.

-

menor sobressinal.

-

menor tempo de subida.

-

maior amortecimento.

-

maior erro de regime permanente.
Questão: 1328 / QT-4293
Ano: 2024
Banca: FGV
Órgão: INPE
Cargo: Tecnologista Júnior I - Desenvolvimento de Sistemas Eletrônicos Digitais
Disciplina: Eletrônica
A estrutura de controle do tipo PID é largamente utilizada na indústria, por ser uma estratégia de controle de relativa simplicidade e com capacidade de conferir ao sistema importantes requisitos de desempenho.
Existem diversas técnicas para sintonia dos parâmetros desse tipo de controlador, a qual deve ser escolhida de acordo com as características do sistema como um todo.
Uma destas técnicas é o método

-

de Ziegler-Nichols, que obtém parâmetros PID a partir de respostas temporais colhidas experimentalmente da planta.

-

do lugar das raízes, cujos parâmetros PID fornecidos transformam o controlador em um observador de estados.

-

do diagrama de Bode, cujos parâmetros PID obtidos produzem um controlador ótimo quanto a resposta temporal.

-

de Ackerman, o qual obtém parâmetros PID a partir de requisitos de margem de ganho e margem de fase.

-

LQG, que visa fornecer parâmetros PID capazes de alocar os polos do sistema em posições definidas pelo usuário.
Questão: 1329 / QT-4294
Ano: 2024
Banca: FGV
Órgão: INPE
Cargo: Tecnologista Júnior I - Desenvolvimento de Sistemas Eletrônicos Digitais
Disciplina: Eletrônica
Uma determinada indústria resolveu adicionar a sua planta um processo que realiza o tratamento térmico de peças metálicas, para que estas obtenham propriedades mecânicas desejadas. Esse processo consiste na inserção de uma peça dentro de um forno elétrico, cuja temperatura é controlada por um controlador do tipo PI, de função de transferência dada por
Imagem associada para resolução da questão

Após instalação do sistema, foi executado a função “autoajuste” presente no controlador PI, que estabeleceu um par de valores iniciais para as constantes Kp e Ti do respectivo controlador.
Em seguida, o sistema passou por um teste de validação, que consistiu na execução de um degrau na referência, com intuito de verificar como o sistema seguia a temperatura pré-determinada.
Ao analisar a resposta do sistema, verificou-se que a temperatura do forno possuía tempo de subida adequado, mas com tempo excessivo para eliminação de erro de estado estacionário.

Neste caso, para melhorar a resposta transitória desse sistema, se faz necessário

-

diminuir o valor de Kp e manter o valor de Ti.

-

diminuir o valor de Kp e aumentar o valor de Ti.

-

manter o valor de Kp e diminuir o valor de Ti.

-

manter o valor de Kp e aumentar o valor de Ti.

-

aumentar o valor de Kp e de Ti.
Questão: 1330 / QT-4295
Ano: 2024
Banca: FGV
Órgão: INPE
Cargo: Tecnologista Júnior I - Desenvolvimento de Sistemas Eletrônicos Digitais
Disciplina: Eletrônica

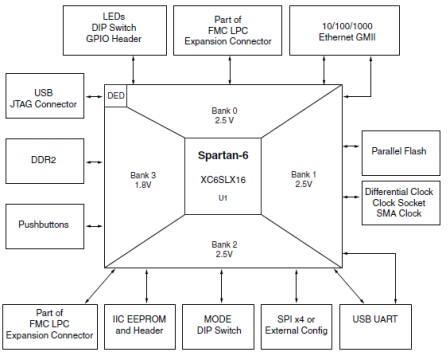

O diagrama em blocos de uma placa FPGA está mostrado na figura a seguir.
Imagem associada para resolução da questão

Fonte: kit SP601 - Xilinx

Como pode nele ser observado, o recurso que não está garantidamente presente na placa é que ela

-

seja configurada para ser um periférico serial do PC.

-

seja configurada por um computador via interface USB.

-

realize aquisições de dados analógicos de sensores.

-

seja configurada por outro tipo de interface além da USB.

-

use memórias tanto volátil quanto não volátil em projetos.
