Questão: 3201 / QT-7726
Ano: 2024
Banca: FGV
Órgão: INPE
Cargo: Tecnologista Pleno I - Desenvolvimento de Instrumentação Científica para Projetos Espaciais
Disciplina: Eletricidade

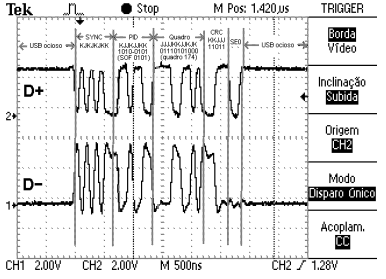

A tela de osciloscópio a seguir foi capturada de uma comunicação USB 1.1 durante um token do tipo “Start Of Frame”.

Imagem associada para resolução da questão

Fonte:“Microprocessadores x86: Arquitetura e Interfaceamento.” Ed. Interciência.


Os campos destacados (SYNC, PID, Quadro, CRC e SE0) representam, respectivamente,

-

sincronismo, identificador de pacote, número do quadro, checagem de paridade dos dados do grupo de pacotes e desconexão.

-

sincronismo, pacote inicial, número do quadro, checagem de paridade dos dados do próprio pacote e desconexão.

-

sincronismo, pacote inicial, número do quadro, checagem de paridade dos dados do próprio pacote e inversão do sentido de transmissão.

-

sincronismo, pacote inicial, número do quadro, checagem de paridade dos dados do grupo de pacotes e inversão do sentido de transmissão.

-

sincronismo, identificador de pacote, número do quadro, checagem de paridade dos dados do próprio pacote e desconexão.
Questão: 3202 / QT-7727
Ano: 2024
Banca: FGV
Órgão: INPE
Cargo: Tecnologista Pleno I - Desenvolvimento de Instrumentação Científica para Projetos Espaciais
Disciplina: Engenharia Eletrônica

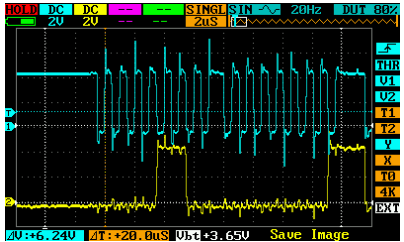

A figura a seguir foi retirada de uma comunicação síncrona SPI usando o mostrador digital MAX 7219.

Imagem associada para resolução da questão


Fonte: Módulos e Sensores: Guia de Interface com o Arduino. Editora Interciência.


Sabe-se que a amostragem é no flanco de subida do relógio. Os dois bytes comunicados, em hexadecimal, são

-

06 e 03.

-

0C e 03.

-

07 e 03.

-

0C e 01.

-

06 e 01.
Questão: 3203 / QT-7728
Ano: 2024
Banca: FGV
Órgão: INPE
Cargo: Tecnologista Pleno I - Desenvolvimento de Instrumentação Científica para Projetos Espaciais
Disciplina: Eletrônica
Ao utilizar um osciloscópio para visualizar um sinal de tensão triangular em seu circuito, um engenheiro configurou o equipamento da seguinte forma: acoplamento AC, modo automático, escala vertical de 1V/div, escala horizontal de 1ms/div e atenuação da ponta de prova 10x.

Ao realizar a medida, ele se deparou com um sinal que não ficava fixo na tela do osciloscópio, ou seja, a forma de onda apresentada na tela não estava sincronizada, pois formas de onda sucessivas eram disparadas em pontos distintos da forma de onda.

Para corrigir esse problema o engenheiro deve

-

alterar o acoplamento de AC para DC.

-

alterar o modo do equipamento de normal para automático.

-

ajustar as escalas vertical e horizontal.

-

fazer o ajuste de compensação da ponta de prova.

-

ajustar o trigger do equipamento.
Questão: 3204 / QT-7729
Ano: 2024
Banca: FGV
Órgão: INPE
Cargo: Tecnologista Pleno I - Desenvolvimento de Instrumentação Científica para Projetos Espaciais
Disciplina: Engenharia de Telecomunicações
Para o projeto de um sistema RF, um engenheiro encomendou um filtro RF passa-banda de uma empresa terceirizada.

Tendo em vista a necessidade de o engenheiro realizar a validação do protótipo do filtro a ser recebido, assinale a opção que indica o equipamento o mais adequado para a execução de tal validação.

-

Osciloscópio.

-

Analisador de rede vetorial (VNA).

-

Analisador de espectro.

-

Multímetro de bancada.

-

Field-Programmable Gate Array (FPGA).
Questão: 3205 / QT-7730
Ano: 2024
Banca: FGV
Órgão: INPE
Cargo: Tecnologista Pleno I - Desenvolvimento de Instrumentação Científica para Projetos Espaciais
Disciplina: Engenharia de Telecomunicações
Ao testar um sistema de transmissão em RF em desenvolvimento no laboratório, o engenheiro responsável percebeu que, de forma intermitente, esse sistema interferia no funcionamento de outros sistemas RF do laboratório, os quais operavam em frequências diferentes da qual o sistema em teste foi projetado para operar.

Com o intuito de compreender melhor o problema, o engenheiro executou os seguintes passos:

• desconectou a antena de transmissão do sistema em teste, a qual estava ligada no estágio de saída;
• com o uso dos atenuadores e conector necessários, ligou o estágio de saída do sistema em teste a um determinado instrumento;
��� a partir do uso do referido instrumento, efetuou medições no sistema em teste para verificar se estava emitindo radiação eletromagnética fora da faixa especificada.

O instrumento utilizado pelo engenheiro para realizar as medições mencionadas é o

-

Osciloscópio.

-

Analisador de Rede Vetorial (VNA).

-

Analisador de Espectro.

-

Multímetro de Bancada.

-

Field-Programmable Gate Array (FPGA).
