Questão: 3226 / QT-7751

Ano: 2024

Banca: FGV

Órgão: INPE

Cargo: Tecnologista Pleno I - Desenvolvimento de Instrumentação Científica para Projetos Espaciais

Disciplina: Eletrônica

Imagem associada para resolução da questão

As lógicas das saídas A<B e A=B do comparador unsigned do circuito acima são, respectivamente,

A -

B -

C -

D -

E -

Questão: 3227 / QT-7752

Ano: 2024

Banca: FGV

Órgão: INPE

Cargo: Tecnologista Pleno I - Desenvolvimento de Instrumentação Científica para Projetos Espaciais

Disciplina: Eletrônica

Sejam P, Q e R os números de 4 bits indicados no circuito da figura a seguir, em que se encontram um somador convencional de 4 bits, com entrada de um bit de transporte (Cin) e dois bancos de inversores INV1 e IVN2.

Imagem associada para resolução da questão

É correto afirmar que

A -

R = P – Q.

B -

R = Q – P – 1.

C -

R = Q – P + 1.

D -

R = P – Q – 1.

E -

R = P – Q + 1.

Questão: 3228 / QT-7753

Ano: 2024

Banca: FGV

Órgão: INPE

Cargo: Tecnologista Pleno I - Desenvolvimento de Instrumentação Científica para Projetos Espaciais

Disciplina: Eletrônica

Assinale a opção que indica o produto de somas que minimiza o mapa acima.

A -

B -

C -

D -

E -

Questão: 3229 / QT-7754

Ano: 2024

Banca: FGV

Órgão: INPE

Cargo: Tecnologista Pleno I - Desenvolvimento de Instrumentação Científica para Projetos Espaciais

Disciplina: Eletrônica

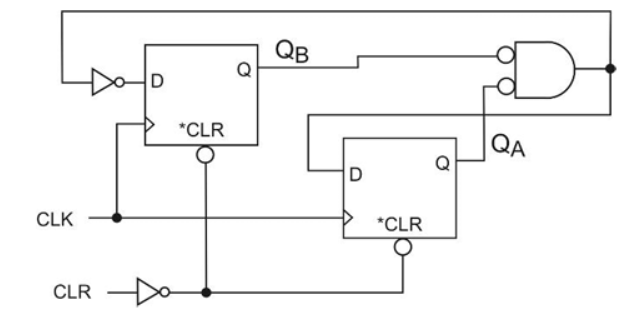

Após um pulso de CLR em nível baixo e mais de 30 pulsos de CLK, sem que ocorra novo pulso de CLR, o estado Q_BQ_A do circuito da figura acima, composto por dois flip-flops, dois inversores e mais uma porta lógica, ficará

A -

alternando entre 01 e 10.

B -

alternando entre 00 e 11.

C -

estabilizado em 01.

D -

estabilizado em 10.

E -

alternando entre as 4 combinações possíveis de Q_BQ_A.

Questão: 3230 / QT-7755

Ano: 2024

Banca: FGV

Órgão: INPE

Cargo: Tecnologista Pleno I - Desenvolvimento de Instrumentação Científica para Projetos Espaciais

Disciplina: Eletrônica

Dois flip-flops D devem implementar a sequência de estados Q_BQ_A do diagrama da figura a seguir.

Imagem associada para resolução da questão

A lógica de menor soma de produtos a ser usada para acionar D_B é

A -

B -

C -

D -

E -
