Questão: 3236 / QT-7761
Ano: 2024
Banca: FGV
Órgão: INPE
Cargo: Tecnologista Pleno I - Desenvolvimento de Instrumentação Científica para Projetos Espaciais
Disciplina: Engenharia Eletrônica
Relacione os conceitos sobre a arquitetura interna básica de um microcontrolador às suas respectivas definições.

1. Acumulador
2. Unidade de deslocamento
3. Unidade de Lógica e Aritmética
4. Program Counter (PC)
(   ) Componente fundamental para o funcionamento do microprocessador, pois integra as funções: somador, subtrator, operadores AND, OR e XOR, incrementador e decrementador.
(   ) Um registrador especial dedicado às operações envolvendo a ULA, pois recebe os resultados das operações deste outro componente.
(   ) Registrador que guarda a posição da memória que aponta para a instrução do programa atualmente em execução, e que é incrementado para que o microprocessador avance para a próxima instrução a ser executada.
(   ) Componente que contém um registrador capaz de realizar um deslocamento de bits à esquerda ou à direita ou então não realizar deslocamento nenhum.

Assinale a opção que indica a relação correta, segundo a ordem apresentada.

-

1 – 3 – 2 – 4.

-

1 – 4 – 2 – 3.

-

3 – 1 – 4 – 2.

-

2 – 4 – 3 – 1.

-

4 – 3 – 2 – 1.
Questão: 3237 / QT-7762
Ano: 2024
Banca: FGV
Órgão: INPE
Cargo: Tecnologista Pleno I - Desenvolvimento de Instrumentação Científica para Projetos Espaciais
Disciplina: Engenharia Eletrônica
Microcontroladores são dispositivos capazes de incorporar, em um só circuito integrado, todos os componentes necessários a um microcomputador.

Com relação aos microcontroladores, assinale a afirmativa correta.

-

As interrupções são bastante comuns na operação dos microcontroladores. Elas são provocadas de forma externa, desviando o endereço da sequência de instruções para um endereço especial e sem retorno para a sequência original no fim da interrupção.

-

O contador do programa armazena o endereço da instrução que será executada. Esse contador não pode ser zerado e a quantidade de instruções que se pode executar é limitada ao número de bits de operação.

-

A sequência de gravação das instruções na memória do programa não é relevante para a operação do microcontrolador, pois ele executa primeiro a instrução que tem o menor tempo de execução.

-

Uma interrupção pode ser provocada por temporizadores, watchdog timeout, interfaces de comunicações, barramentos e pinos digitais, por exemplo.

-

Não é possível expandir a memória de um microcontrolador, sendo viável apenas a substituição do dispositivo por um modelo de maior capacidade.
Questão: 3238 / QT-7763
Ano: 2024
Banca: FGV
Órgão: INPE
Cargo: Tecnologista Pleno I - Desenvolvimento de Instrumentação Científica para Projetos Espaciais
Disciplina: Engenharia Eletrônica

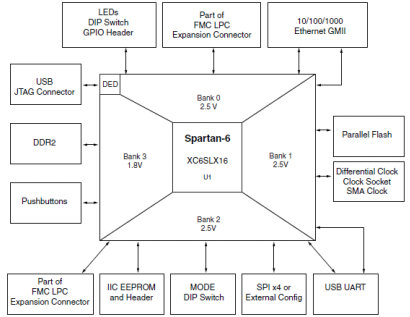

O diagrama em blocos de uma placa FPGA está mostrado na figura a seguir.

Imagem associada para resolução da questão

Fonte: kit SP601 - Xilinx

Como pode nele ser observado, o recurso que não está garantidamente presente na placa é que ela

-

seja configurada para ser um periférico serial do PC.

-

seja configurada por um computador via interface USB.

-

realize aquisições de dados analógicos de sensores.

-

seja configurada por outro tipo de interface além da USB.

-

use memórias tanto volátil quanto não volátil em projetos.
Questão: 3239 / QT-7764
Ano: 2024
Banca: FGV
Órgão: INPE
Cargo: Tecnologista Pleno I - Desenvolvimento de Instrumentação Científica para Projetos Espaciais
Disciplina: Engenharia Eletrônica
Um software de desenvolvimento para a configuração de um FPGA requer um arquivo de restrições. Uma das principais funções desse arquivo, necessária para compatibilizar a configuração ao projeto do layout da placa de circuito, é

-

estabelecer o nível de tensão dos sinais de interface.

-

associar um pino do FPGA a um sinal de acesso a um dispositivo periférico.

-

definir a entidade mestre do projeto.

-

estabelecer o limite de portas para a síntese do projeto.

-

fixar o limite de corrente de saída de um pino de interface.
Questão: 3240 / QT-7765
Ano: 2024
Banca: FGV
Órgão: INPE
Cargo: Tecnologista Pleno I - Desenvolvimento de Instrumentação Científica para Projetos Espaciais
Disciplina: Engenharia Eletrônica
Considere uma placa FPGA que possui um cristal queimado localizado próximo ao conector USB de configuração da placa.  O referido cristal precisa ser substituído, mas sua frequência não está legível.

O mais sensato, em função da sua posição, é substituir o cristal queimado por um cristal, cuja frequência em MHz, é

-

12.

-

27.

-

100.

-

125.

-

311.
