Questão: 3256 / QT-7781
Ano: 2024
Banca: FGV
Órgão: INPE
Cargo: Tecnologista Pleno I - Desenvolvimento de Sistemas de Suprimento de Energia para Satélites
Disciplina: Engenharia Eletrônica
Transistores Bipolares de Junção (TBJ) são componentes versáteis, que podem ser utilizados em uma grande gama de aplicações.

Sobre os regimes de operação dos TBJ, assinale a afirmativa correta.

-

o transistor está no modo ativo quando a junção emissor-base está polarizada diretamente e a junção coletor-base está polarizada inversamente.

-

no modo corte não há corrente que flui entre o emissor e o coletor, porém pode haver um valor considerável de corrente pela junção emissor-base.

-

no modo saturação a corrente que flui na junção emissor-coletor é aproximadamente proporcional à corrente que passa pela junção emissor-base.

-

para realizar a amplificação de sinais, os transistores são geralmente polarizados para operarem no modo de saturação.

-

quando a junção emissor-base está polarizada inversamente e a junção coletor-base está polarizada diretamente o transistor está no modo saturação.
Questão: 3257 / QT-7782
Ano: 2024
Banca: FGV
Órgão: INPE
Cargo: Tecnologista Pleno I - Desenvolvimento de Sistemas de Suprimento de Energia para Satélites
Disciplina: Engenharia Eletrônica

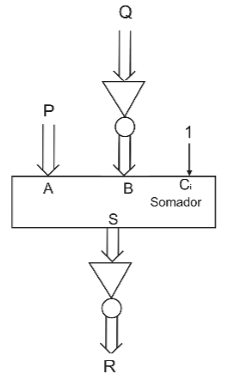

Sejam P, Q e R os números de 4 bits indicados no circuito da figura a seguir, em que se encontram um somador convencional de 4 bits, com entrada de um bit de transporte (Cin) e dois bancos de inversores INV1 e IVN2.

Imagem associada para resolução da questão


É correto afirmar que

-

R = P – Q.

-

R = Q – P – 1.

-

R = Q – P + 1.

-

R = P – Q – 1.

-

R = P – Q + 1.
Questão: 3258 / QT-7783
Ano: 2024
Banca: FGV
Órgão: INPE
Cargo: Tecnologista Pleno I - Desenvolvimento de Sistemas de Suprimento de Energia para Satélites
Disciplina: Engenharia Eletrônica
Circuitos reguladores são uma importante classe de circuitos utilizados para fornecer um nível constante de tensão.

Sobre os reguladores lineares assinale a afirmativa correta.

-

Os reguladores lineares são especialmente úteis para alimentar circuitos que demandam elevadas correntes, acima de 20 A, devido ao seu alto rendimento.

-

Os reguladores lineares convertem uma tensão alternada (entrada) em um nível fixo de tensão (saída).

-

A regulação de carga é um parâmetro do regulador linear que expressa a sua robustez a ruídos no sinal de entrada.

-

A potência dissipada em um regulador linear é fortemente influenciada pela diferença de tensão existente entre a sua entrada e a sua saída.

-

Os reguladores lineares possuem a tendência de apresentar ruído de alta frequência em sua saída.
Questão: 3259 / QT-7784
Ano: 2024
Banca: FGV
Órgão: INPE
Cargo: Tecnologista Pleno I - Desenvolvimento de Sistemas de Suprimento de Energia para Satélites
Disciplina: Engenharia Eletrônica

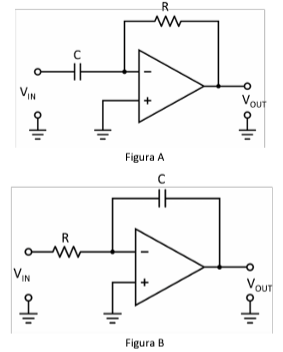

Amplificadores operacionais podem ser utilizados na eletrônica analógica para construir integradores e diferenciadores, como, por exemplo, para implementar um controlador PID.

Imagem associada para resolução da questão


Considerando as figuras acima, assinale a afirmativa correta.

-

O amplificador operacional da Figura A apresenta tendência a saturar quando a tensão de entrada possui nível DC. Para amenizar esse problema, é adicionado um resistor de baixo valor ôhmico em série com o capacitor.

-

O amplificador operacional da Figura A apresenta tendência a saturar quando a tensão de entrada possui nível DC. Para amenizar esse problema, é adicionado um resistor de alto valor ôhmico em paralelo com o capacitor.

-

O amplificador operacional da Figura A apresenta tendência a amplificar ruídos de frequência elevada. Para amenizar esse problema é adicionado um resistor em paralelo de alto valor ôhmico com o capacitor.

-

O amplificador operacional da Figura B apresenta tendência a saturar quando a tensão de entrada possui nível DC. Para amenizar esse problema é adicionado um resistor de alto valor ôhmico em paralelo com o capacitor.

-

O amplificador operacional da Figura B apresenta tendência a amplificar ruídos de frequência elevada. Para amenizar esse problema é adicionado um resistor em série de baixo valor ôhmico com o capacitor.
Questão: 3260 / QT-7785
Ano: 2024
Banca: FGV
Órgão: INPE
Cargo: Tecnologista Pleno I - Desenvolvimento de Sistemas de Suprimento de Energia para Satélites
Disciplina: Engenharia Eletrônica
Os MOSFET são, possivelmente, os transistores mais empregados atualmente. Sejam como chaves em circuitos de potência, na confecção dos circuitos integrados da família CMOS, como amplificadores ou em alguma das suas outras aplicações, eles marcam importante presença na nossa vida cotidiana.

Sobre esse importante componente eletrônico, é correto afirmar que o MOSFET,

-

para ser empregado como amplificador, deve operar no modo saturação.

-

na região de tríodo, comporta-se como um capacitor controlado por tensão.

-

quando empregado como chave, opera preferencialmente nas regiões de corte e de saturação.

-

quando operando na região de tríodo, a corrente entre os terminais dreno e fonte é proporcional à corrente entre os terminais gate (portão) e fonte.

-

quando o terminal de gate (portão) não está polarizado, opera na região de saturação, apresentando baixa resistência entre os terminais dreno e fonte.
