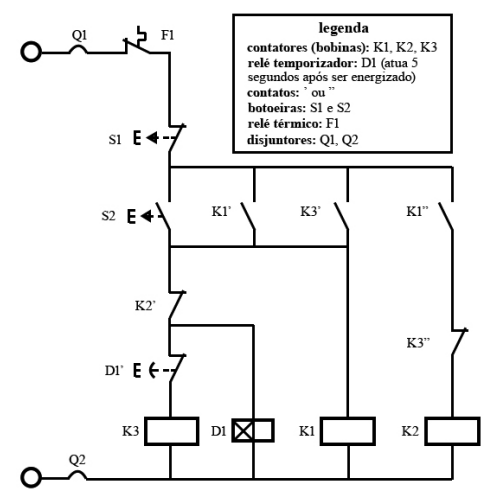

O diagrama de comando ilustrado anteriormente proporciona a partida estrela-triângulo de um motor de indução trifásico. Considerando que quaisquer contatos pertinentes aos contatores K1, K2 e K3, não apresentados na figura, sejam normalmente abertos e que os dispositivos de proteção não estejam seccionados e funcionem corretamente, julgue o item a seguir, a respeito do comportamento do referido sistema.

As bobinas dos contatores K1 e K2 podem estar energizadas simultaneamente.

O diagrama de comando ilustrado anteriormente proporciona a partida estrela-triângulo de um motor de indução trifásico. Considerando que quaisquer contatos pertinentes aos contatores K1, K2 e K3, não apresentados na figura, sejam normalmente abertos e que os dispositivos de proteção não estejam seccionados e funcionem corretamente, julgue o item a seguir, a respeito do comportamento do referido sistema.

O relé temporizador D1 atua aproximadamente 5 segundos após a botoeira S2 ser pressionada, o que implica na desenergização de K3 e torna K2 passível de ser energizada.

O diagrama de comando ilustrado anteriormente proporciona a partida estrela-triângulo de um motor de indução trifásico. Considerando que quaisquer contatos pertinentes aos contatores K1, K2 e K3, não apresentados na figura, sejam normalmente abertos e que os dispositivos de proteção não estejam seccionados e funcionem corretamente, julgue o item a seguir, a respeito do comportamento do referido sistema.

Caso o motor em questão parta em estrela e assuma a configuração em triângulo somente após o relé temporizador atuar, a função de ligar os terminais em estrela será de K3, enquanto a função de ligar os terminais em triângulo será de K1.

O diagrama de comando ilustrado anteriormente proporciona a partida estrela-triângulo de um motor de indução trifásico. Considerando que quaisquer contatos pertinentes aos contatores K1, K2 e K3, não apresentados na figura, sejam normalmente abertos e que os dispositivos de proteção não estejam seccionados e funcionem corretamente, julgue o item a seguir, a respeito do comportamento do referido sistema.

Quando o sistema atinge o seu estado final, o contato D1’ do relé temporizador está aberto.

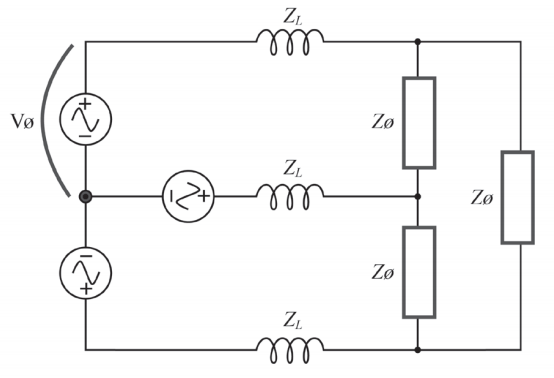

A partir da figura apresentada e das informações a ela referentes, julgue o item a seguir.

Em cada linha de transmissão, o módulo da corrente de linha é 12 A.
