O circuito a seguir tem por finalidade controlar a potência dissipada no resistor de 1 O.
Considerando que a tensão VS é senoidal com valor eficaz 100 V e que os tiristores T1, T2, T3 e T4 possuam ângulo de disparo de 60º , o valor aproximado da potência dissipada no resistor, em W, é igual a:
A -
B -
C -
D -
E -
Uma carga elétrica em delta equilibrada representada em um esquema trifilar apresenta as seguintes grandezas elétricas:
Tensão de linha: E
Impedância Z
Corrente de linha: I.
Ao representar este mesmo esquema em um diagrama unifilar, estas grandezas assumem os seguintes valores:
Um eletricista deseja medir a potência em motor elétrico monofásico. Para isso, ele realizou a medida da tensão nos terminais do motor e a corrente elétrica que flui por ele, utilizando um voltímetro e um amperímetro respectivamente.
Ao multiplicar os valores medidos, a potência encontrada é

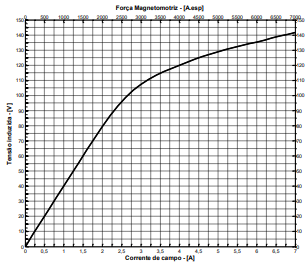

O gráfico a seguir mostra a curva de magnetização de um gerador de corrente contínua com excitação independente, levantada a 1800 rpm.
Dados:
• tensão de campo: 200 V.
• resistência total do circuito de campo: 40 O.
• resistência total da armadura: 0,1 O.
Sabendo que o gerador alimenta uma carga de 50 A e é acionado a 1600, sua tensão terminal, em V, é, aproximadamente,
