A figura precedente ilustra o esquema elétrico de um gerador trifásico ideal e equilibrado, de tensão de fase Vø = 240 V, ligado em estrela, que está conectado por meio de uma linha de transmissão trifásica a uma carga simétrica conectada em triângulo (delta). A impedância intrínseca da linha de transmissão é ZL = j20v2 O por fase, e a impedância da carga é Zø = (30v2 - j30v2) O entre cada fase.

            A figura precedente ilustra o esquema elétrico de um gerador trifásico ideal e equilibrado, de tensão de fase Vø = 240 V, ligado em estrela, que está conectado por meio de uma linha de transmissão trifásica a uma carga simétrica conectada em triângulo (delta). A impedância intrínseca da linha de transmissão é ZL = j20v2 O por fase, e a impedância da carga é Zø = (30v2 - j30v2) O entre cada fase.

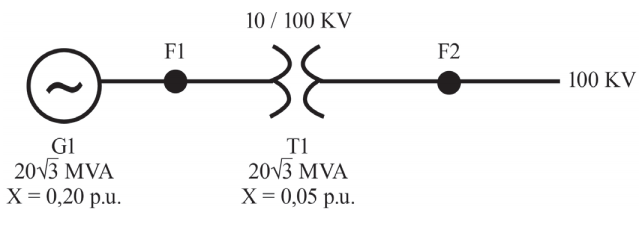

            A figura precedente mostra o diagrama unifilar de uma linha de transmissão que apresentou um alerta de curto-circuito. De acordo com os dados recebidos, foi sinalizado um curto trifásico simétrico, ocorrido ou no ponto F1, ou no ponto F2 da linha. Para melhor avaliar o problema, calculou-se a corrente de curto- circuito para ambos os pontos.

            A figura precedente mostra o diagrama unifilar de uma linha de transmissão que apresentou um alerta de curto-circuito. De acordo com os dados recebidos, foi sinalizado um curto trifásico simétrico, ocorrido ou no ponto F1, ou no ponto F2 da linha. Para melhor avaliar o problema, calculou-se a corrente de curto- circuito para ambos os pontos.
